Характеристики товара
  • Индивидуального изготовления: yes
  • Model Number: CoreEP4CE6
  • Demo Board Type: Others
  • Category: FPGA Core Board
  • For use with: EP4CE6 Development & Evaluation
  • Onboard MCU: EP4CE6E22C8N (ALTERA Cyclone IV)
  • Feature 1: 1 x EPCS16SI8N, nCONFIG button, RESET button, 4 x LEDs
  • Place of Origin: Guangdong, China (Mainland)
Описание товара

привет,
ваш заказ составляет менее $8, мы объединены отправить China Post Обычных Малых Пакетов Plus.
нет отслеживания информации, как правило, прибыл в вашей стране 40-70 дней, мы не \\ ' т принять спор,
если вы не \\ ' т ждать, рекомендуется приобрести заказ более чем на $8,


ваш заказ более чем на $8, мы объединены организовать для вашей Зарегистрированной Воздушной Почтой Столба Кита,
иметь отслеживая номер запроса информации, общие прибыл в вашей стране составляет от 25 до 50 дней,
пожалуйста, после получения товара, продукты в 5 звезд оценку, спасибо за ваше понимание,

FPGA основной плате, особенности ALTERA Cyclone IV чип EP4CE6E22C8N на борту

обзор

CoreEP4CE6 является основной плате ПЛИС, который показывает EP4CE6E22C8N устройство на борту, поддерживает дальнейшее расширение.
  • на борту Устройства Серийный Конфигурации EPCS16SI8N
  • интегрированная FPGA принципиальная схема, таких как часы цепи
  • кнопки nconfig борту, кнопка СБРОСА, 4 х Светодиодов
  • все Ввода/вывода доступны по заголовкам контактов
  • на борту JTAG отладки/программирования интерфейс
  • 2.54 мм шаг заголовок дизайн, подходит для быть подключен в системе приложений

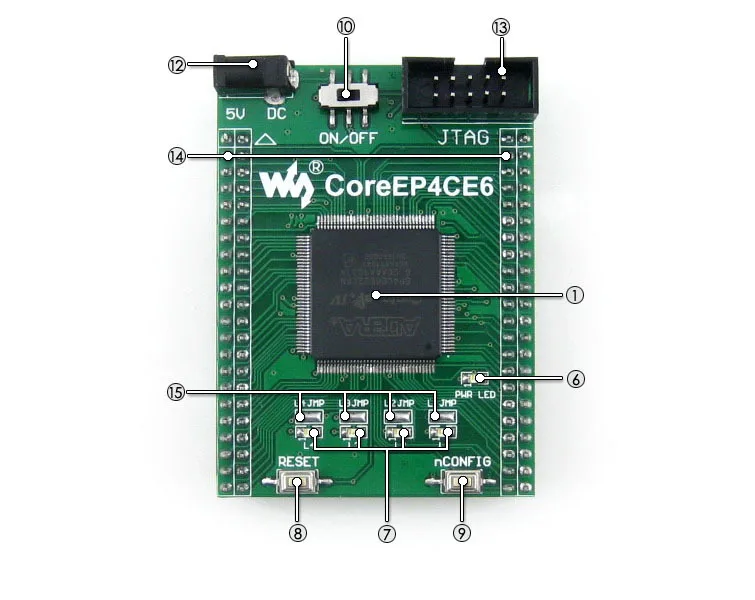

, что ' ы на борту

  1. EP4CE6E22C8N:ALTERA Cyclone IV плис, который показывает:
    • рабочая Частота:50 МГц
    • рабочее Напряжение:1.15 В ~ 3.465 В
    • пакет:QFP144
    • I/O:80
    • LEs:6 К
    • ОПЕРАТИВНАЯ ПАМЯТЬ:270кб
    • фап:2
    • отладка/Программирование:поддержка JTAG
  2. AMS1117-3.3 (на нижней стороне),3.3 В регулятор напряжения
  3. AMS1117-2.5 (на нижней стороне),2.5 В регулятор напряжения
  4. AMS1117-1.2 (на нижней стороне),1.2 В регулятор напряжения
  5. EPCS16 (на нижней стороне),на борту серийного ФЛЭШ-памяти, для хранения кода
  6. индикатор питания
  7. светодиодов
  8. кнопка сброса
  9. nCONFIG кнопку:для повторного конфигурирования FPGA чип, эквивалент питания сброс
  10. выключатель питания
  11. 50 М активным кристалл (на нижней стороне)
  12. 5 В DC jack
  13. JTAG интерфейс:для отладки/программирования
  14. FPGA булавки расширитель,VCC, ЗЕМЛЯ и все Ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. LED перемычки

фотографии

примечание:

CoreEP4CE6 предоставляет интерфейс отладки JTAG, пока не интегрировать любую функцию отладки, отладчик не требуется.
материнская плата и программист/отладчик в фотографии НЕ включены в цену.

Интерфейс JTAG

на рисунке ниже показан заголовок распиновка JTAG

Ресурсы для развития

Руководство Пользователя CD включает в себя ресурсы развития перечислены следующим образом:
  • сопутствующее Программное Обеспечение (Quaters II, NIOS II и т. д.)
  • демо Код (Verilog, VHDL и NIOS II C)
  • схема (PDF)
  • FPGA Документация Развития (Технические и т. д.)

пакет Содержит

  1. CoreEP4CE6 основной плате х 1
  2. USB кабель х 1
  3. руководство пользователя CD x 1
