Характеристики товара
  • Производитель: DFRobot
  • Application: for IoT
Описание товара

DFRobot 100% Оригинальные Xboard/X-Реле доска, MCU Atmega 32u4 Wiz5100 Поддержка 15А/250 В ПЕРЕМЕННОГО или 30 В DC с Xbeeгнездо2 реле Совместимы с Arduino для Интернет вещей Iot

введение
  • интернет вещей стало так легко. с Xboard Реле, вы можете не только контролировать данные через интернет, но и контролировать его через интернет. в Xboard Реле сочетает в себе Atmega 32u4 микропроцессор и wiz5100 чип который полностью совместим с Arduino Lendardo и библиотеки Ethernet, он имеет встроенный Xbee гнездо и 2 Реле, которые позволяют легко sensoring и управления через интернет.
  • как W5100 Ethernet чип будет жарко,, когда он работает. вы можете попробовать добавить радиатор на чипе.
  • не похож на предыдущие Рентгеновские доска, x-доски реле имеет никакого программирования не требуется адаптер. micro usb кабель только оборудование, необходимое, чтобы загрузить эскиз.

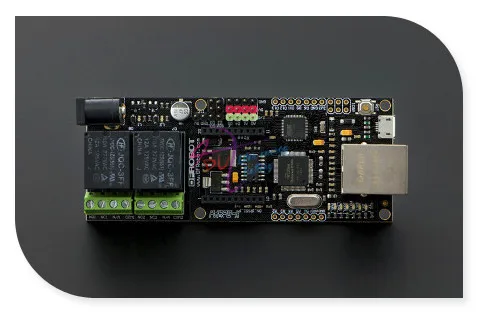

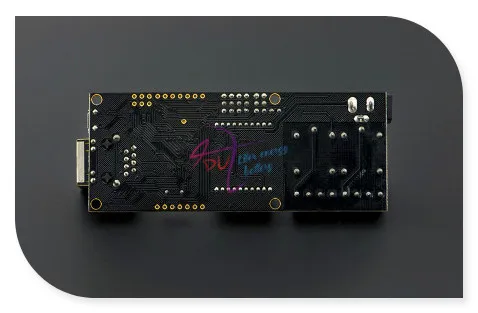

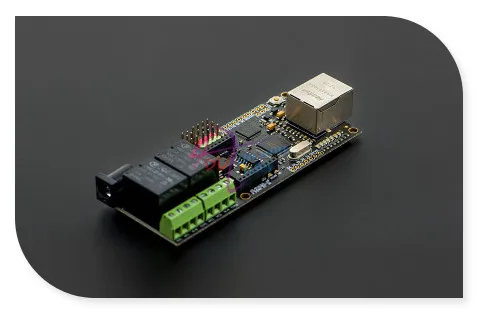

фотографии
sui_0sui_2sui_3sui_4sui_5
спецификация
  • MCU: Atmega 32u4
  • Тактовая частота: 16 МГц
  • флэш-Память: 32 КБ (ATmega32u4), из которых 4 КБ используется загрузчик
  • SRAM: 2.5 КБ (ATmega32u4)
  • EEPROM: 1 КБ (ATmega32u4)
  • Ethernet Чип: Wiz5100
  • Питание: 7.2-12 В
  • Питания USB: Micro USB 5 В
  • контакты: 2 Аналоговых/1 I2C/4 Цифровых Выводов
  • передачи Информации
    • номинальная через ток: 10A (NO) 5А (NC)
    • максимальное напряжение переключения: 150VAC 24VDC
    • цифровой интерфейс
    • управляющий сигнал: уровень TTL
    • Рейтинг связаться (Res Нагрузки): 10A 277VAC/24VDC
    • Max. switching напряжение 250VAC/30VDC 250VAC/30VDC
    • Max. switching ток 15А
    • макс. переключение мощности 2770VA 240 Вт 2770VA 240 Вт
    • UL Рейтинг: 10A 120VAC/10A 277VAC
    • работать время (при номи. Вот.): 10 мс
    • время возврата (при номи. Вот.): 5 мс
документы
  • вики Док://dfrobot.com/wiki/index.php/X-Board_Relay (АРТИКУЛ: DFR0222)
  • схемы://dfrobot.com/image/data/DFR0222/X-Board%20V3%20sch.pdf
  • размеры и Расположение://dfrobot.com/image/data/DFR0222/X-Board%20V3.pdf
  • 32u4 Datasheet://dfrobot.com/image/data/DFR0201/atmega32u4%20datasheet.pdf
  • Wiz5100 Техническое Описание://wiznet. co. kr/Sub_Modules/en/продукта/Product_Detail.asp? cate1 = 5 и cate2 = 7 & cate3 = 26 & pid = 101
  • iOS Приложение
    • скачать Xhouse app://itunes.apple.com/us/app/xhouse/id643548682?ls=1&mt=8
    • Xhouse пример кода и библиотек://dfrobot.com/image/data/DFR0222/iOStoXboard.zip
    • Xhouse Учебник://dfrobot.com/index.php?route=DFblog/blog&id=125&search=xhouse&description=true
    • проект Xhouse IOT made easy://dfrobot.com/index.php?route=DFblog/blog&id=115&search=xhouse&description=true
  • Приложения для Android
    • Android Souliss Xboard://code.google.com/p/souliss/wiki/Introduction
    • скачать исходный (://code.google.com/p/souliss/downloads/list), или нажмите здесь, чтобы скачать Android приложения (://code.google.com/p/souliss/downloads/list).
доставка Список
  • x-доски Реле x1

Упаковка
  • Единица измерения: шт.
  • Вес посылки: 0.16kg (0.35lb.)
  • Размер посылки: 15cm x 8cm x 5cm (5.91in x 3.15in x 1.97in)
